Reficar
Ultra - depuración magnética de gas combustible
Separación magnética dinámica para mejorar la calidad del gas natural utilizado en procesos de generación
EL DESAFÍO
Mejorar la calidad del gas combustible
El desafío consistía en alcanzar una depuración más profunda del gas natural utilizado en los procesos de generación, reduciendo la presencia de contaminantes a nivel submicrónico y protegiendo la confiabilidad del proceso y de los equipos asociados.
La propuesta debía integrarse a las condiciones existentes de operación, con una solución magnética dinámica, confiable y segura, capaz de trabajar con el caudal y las condiciones de presión y temperatura definidos para el sistema de REFICAR. El proyecto contemplo dos separadores magnéticos de ultra-depuración dinámica del gas combustible.
LA INTERVENCIÓN
La ecofiltración magnética se incorporó al sistema de gas combustible para mejorar su nivel de depuración
Se implementó una solución de ecofiltración magnética para mejorar la depuración del gas natural utilizado como combustible en los procesos de generación, mediante la separación dinámica de contaminantes a nivel submicrónico.

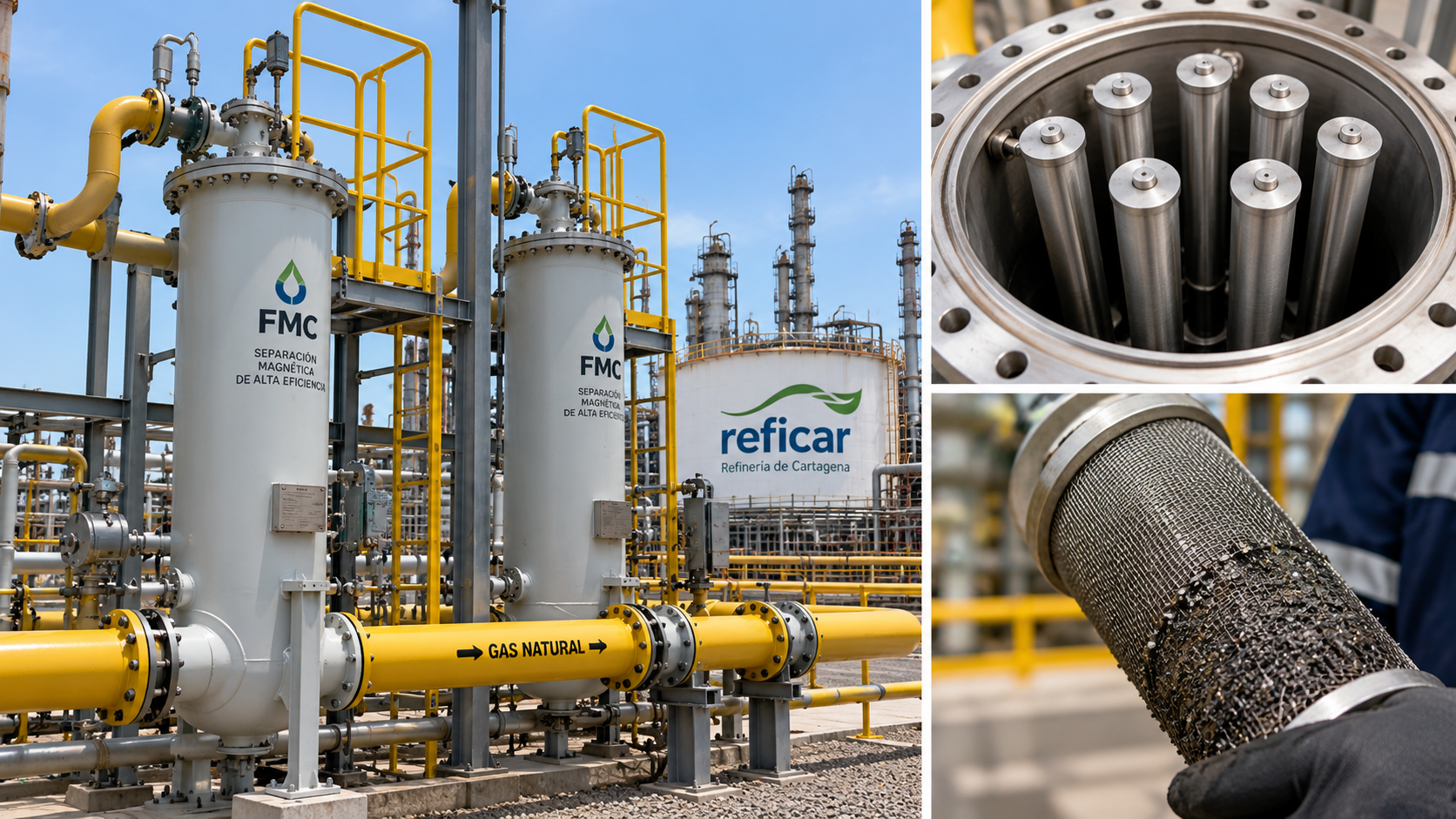

La intervención contempló dos separadores magnéticos de ultra-depuración dinámica, diseñados para las condiciones de operación de REFICAR e integrados al sistema existente sin modificar su lógica de funcionamiento.
PRUEBA EN CAMPO
¿Cómo se evaluó?
01
MUESTREO
02
ANÁLISIS
03
COMPARACIÓN
¿Qué se encontró?
La filtración convencional no estaba diseñada para alcanzar el nivel de depuración requerido por el gas combustible
32,6 MMSCFD
DE CAUDAL MÁXIMO
El sistema de separación magnética fue dimensionado para operar con el caudal máximo definido para el gas combustible de REFICAR.
2
SEPARADORES MAGNÉTICOS
La solución contempló dos unidades de ultra-depuración dinámica, integradas al sistema de gas combustible para actuar sobre la contaminación presente en el flujo.
14
ELEMENTOS MAGNÉTICOS POR SEPARADOR
Cada separador incorpora un arreglo de 14 elementos magnéticos de 2 pulgadas, diseñado para favorecer la captura de contaminantes durante el paso del gas.
Resultados
Resultados medibles de la intervención
32,6 MMSCFD
DE CAUDAL MÁXIMO
El sistema fue dimensionado para operar con el caudal máximo requerido para el gas combustible de REFICAR.
≈420 LB
DE CAPACIDAD DE RETENCIÓN
Cada arreglo magnético tiene una capacidad aproximada de 420 lb para retener contaminación.
14
ELEMENTOS MAGNÉTICOS POR SEPARADOR
Cada unidad incorpora 14 elementos magnéticos de 2 pulgadas para la separación de contaminantes durante el flujo del gas.
Impacto Operacional
Resultados operacionales asociados a una mayor depuración y confiabilidad del sistema de gas combustible.
DEPURACIÓN DEL GAS
a ecofiltración magnética permite mejorar la limpieza del gas combustible mediante la separación dinámica de contaminantes a nivel submicrónico.
MAYOR CONFIABILIDAD
La incorporación de los separadores magnéticos fortalece el control de la contaminación presente en el flujo, contribuyendo a una operación más confiable del sistema.
PROTECCIÓN DEL PROCESO
La reducción de contaminantes en el gas favorece la protección de los equipos asociados y contribuye a mantener las condiciones de operación del sistema.
Evidencia Técnica
Especificaciones de diseño y evidencia de la solución instalada para la depuración del gas combustible.
DISEÑO DEL SISTEMA

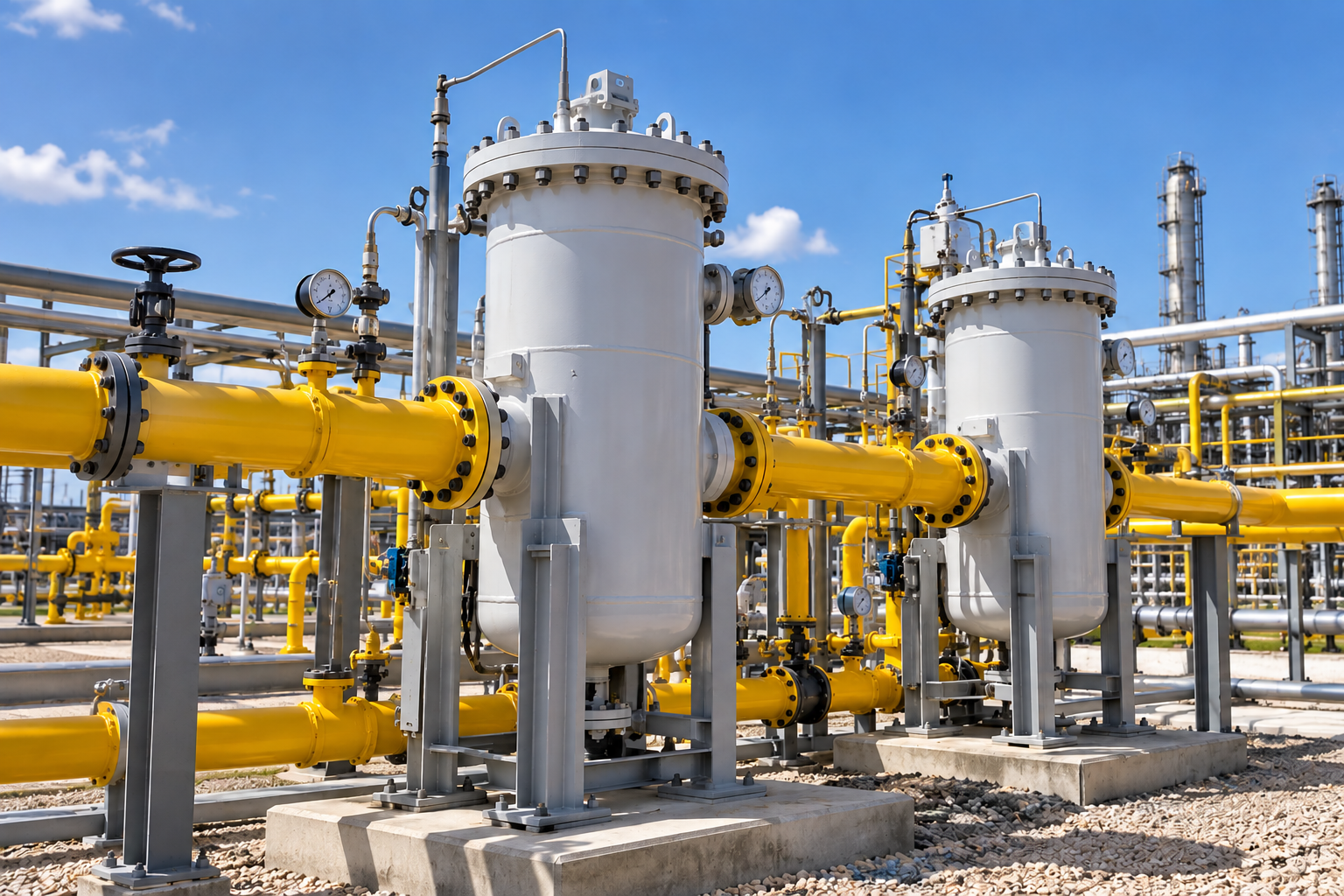

El sistema fue diseñado para trabajar con un caudal máximo de 32,6 MMSCFD, a una presión de diseño de 175 psig y una temperatura de 120 °F, de acuerdo con las condiciones definidas para el gas combustible de REFICAR.
RESULTADOS OBTENIDOS
CAUDAL DE DISEÑO
El sistema de separación magnética fue dimensionado para operar con un caudal máximo de 32,6 MMSCFD, correspondiente al gas combustible de REFICAR.
CONDICIONES DE DISEÑO
La solución fue diseñada para las condiciones de operación requeridas, con una presión de diseño de 175 psig y una temperatura de 120 °F
INTEGRACIÓN AL SISTEMA
La configuración permitió incorporar la separación magnética al sistema existente de gas combustible, orientada a controlar la contaminación presente en el flujo.
ARREGLO MAGNÉTICO

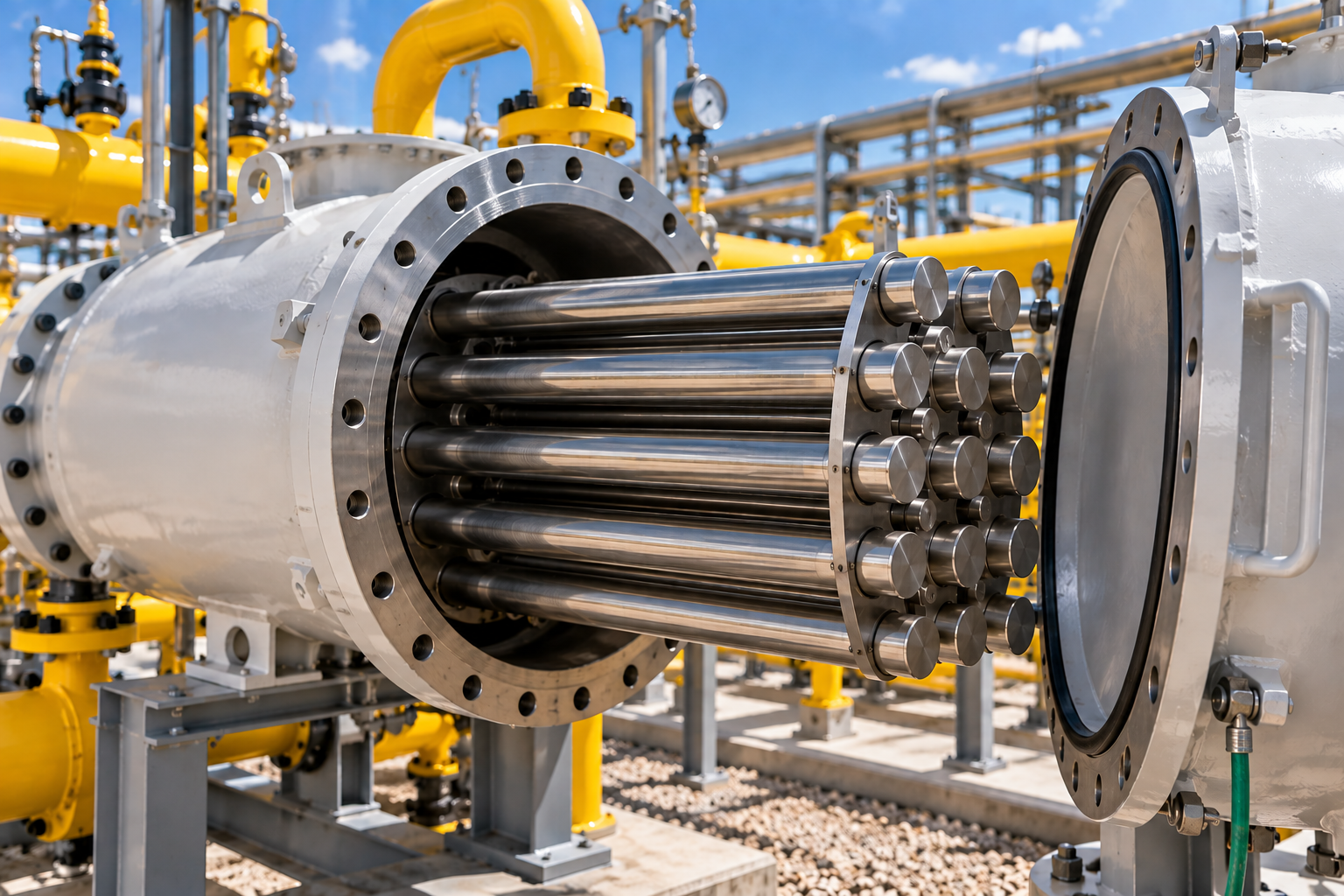

Cada separador incorpora 14 elementos magnéticos de 2 pulgadas, con una longitud efectiva de 66 pulgadas y una capacidad aproximada de retención de 420 lb de contaminación.
RESULTADOS OBTENIDOS
14 ELEMENTOS MAGNÉTICOS POR SEPARADOR
Cada separador incorpora un arreglo de 14 elementos magnéticos de 2 pulgadas, dispuesto para favorecer la captura de contaminantes durante el paso del gas.
66 PULGADAS DE LONGITUD EFECTIVA
La configuración magnética cuenta con una longitud efectiva de 66 pulgadas, proporcionando una zona de separación adecuada para la captura de contaminación ferromagnética.
≈420 LB DE RETENCIÓN
Cada arreglo magnético alcanzó una capacidad aproximada de retención de 420 lb de contaminación, evidenciando la capacidad de captura del sistema.
EVALUACIÓN TÉCNICA
